- 特性 -
产品性能简介 L-6367-5 基于聚碳酸酯改性的3官UV聚氨酯，具有很高的耐候耐黄变性能，主要应用于高耐黄变，高耐候的准分子肤感涂料树脂;该树脂基于白色基材500mj/cm²能量下，重复固化后;测试色差值：b值变化≤0.2；该树脂在短波段172nm、222nm、254nm紫外线准分子光谱激发后的都可型成细腻柔和弹性哑光肤感效果，及优异的抗划伤性能。
- 技术指标 -
严格测试，只为精益求精| 外观 | 清澈透明液体 |
|---|---|
| 粘度（25ºC，CPS） | 5,500-6,500 |
| UV成份 (%) | 100 |
| 密度（g/cm3, 25ºC） | 1.03±0.05 |
| 酸值（mg koH/g） | ≤1 |
| 折射率 | 1.477 |
| 邵氏硬度 | 50D |
| 抗拉强度 (MPa)(ASTM D882) | 2.3 |
| 断裂伸长率 (%)(ASTM D882) | 4.3 |
| 官能团 | 3 |
- 应用特性 -
功能强大，适用广泛高耐黄变性能
肤感柔和有弹性
抗划伤优异
不影响重涂
- 参考配方 -
了解使用方法，使用起来更简单| L-6367-5 | 70 |
|---|---|
| Lencolo 5005（BP） | 2 |
| Lencolo 5029（MBF） | 0.5 |
| Lencolo 5007（TPO） | 0.1 |
| L-61016（9EOTM） | 12 |
| L-61024（HDDA） | 10 |
| 哑粉 | 5 |
| Lencolo 5003B | 0.4 |
| 合计 | 100 |
- 应用说明 -

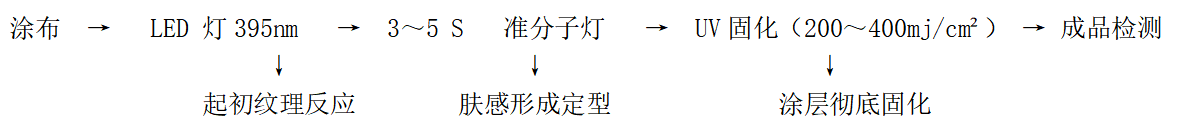

了解使用方法，使用起来更简单
- 应用范围 -
应用范围广，适用产品多 在PU、皮革、ABS、PC、PET、等各种塑料薄膜及纸张涂布装饰表面柔和肤感效果。
注意事项
1.确保UV涂层吸收充足的紫外线能量以达到的固化效果，否则容易影响涂层的性能。
2.剩油不可倒回原包装，为防止该产品活性高，发生聚合胶化反应，请密封保存并储存于远离热源及阳光处，建议储存温度不高于30℃，未使用完的产品需及时密封保存，不可敞口存放。在25℃常温，通风情况下，安全存储期为6个月。产品包装：25KG/200KG/桶
包装存储：为防止该产品活性高，发生聚合胶化反应，请密封保存并储存于远离热源及阳光处，建议储存温度不高于30℃，未使用完的产品需及时密封保存，不可敞口存放。在25℃常温，通风情况下，安全存储期为6个月。25KG/200KG/桶
小贴士：L-6367-5 相容性优，柔软弹性高，固化速度快，可调整单官，双官单体调整纹路快慢与大小。
注：以上技术指标数据仅代表典型值。除非有明确的书面同意，不能认定为材料的指标或保证值。使用前，有关材料危害和推荐的个人防护设备和程序的信息，请参见MSDS。鉴于配方、生产工艺、施工条件的不同，产品使用必须根据生产者的实际情况进行调整，我司不做出任何承诺。敝司有权对自己的产品进行改革，其产品有任何改动，恕不提前通知。
相关产品
